15 قسم کے کلیمپنگ میکانزم GIFs کا ڈیزائن ڈیٹا
1. خود کو مرکز کرنے والا فکسچر
ایک سبز ڈبل سنکی اور دو نیلے ویج سلائیڈیں پیلے رنگ کے ورک پیس کو پیچھے اور طولانی طور پر بیچ میں رکھتی ہیں۔
2. خود کو مرکز کرنے والی حقیقت دو
بائیں اور دائیں ہاتھ کے دھاگوں کے ساتھ نارنجی اسکرو V-بلاک کو پیلے رنگ کے ورک پیس کے درمیان میں لے جاتے ہیں دونوں طرف اور طول بلد۔ نیلے پن اور سکرو (بیس کے نچلے حصے پر) کا استعمال طول بلد میں کلیمپ کی مرکز کی پوزیشن کو ایڈجسٹ کرنے کے لیے کیا جاتا ہے۔ سمت
3. خود کو مرکز کرنے والی حقیقت 3
بائیں اور دائیں ہاتھ کے دھاگوں کے ساتھ نارنجی اسکرو V-بلاک کو پیلے رنگ کے ورک پیس کو درمیانی اور طولانی طور پر منتقل کرتے ہیں۔ سبز سلائیڈر پر نیلے رنگ کے نٹ اور سرخ اسکرو کو مرکز کی پوزیشن کو طولانی طور پر ایڈجسٹ کرنے کے لیے استعمال کیا جاتا ہے۔
اس ایڈجسٹمنٹ کے لیے، اینیمیشن کا آخری منظر دکھاتا ہے کہ ایک V شکل والے بلاک کو کیسے منتقل کیا جائے جبکہ دوسرے V کے سائز والے بلاک کو ساکن رکھا جائے۔
4. خود کو مرکز کرنے والی حقیقت چار
پنک کیم لیور کلیمپنگ کے عمل کو کنٹرول کرتا ہے اور ریڈ سپرنگ کیم اور پائلر کے درمیان رابطے کو برقرار رکھتا ہے۔ اسے انڈر کٹ ورک پیس (نرم دھاتوں) پر مہر لگانے کے لیے بھی استعمال کیا جا سکتا ہے۔
5. خود کو مرکز کرنے والا فکسچر 5
دو سڈول اینڈ کیمز پیلے رنگ کے ورک پیس کو طولانی طور پر بیچ میں رکھتے ہیں۔
6. خود کو مرکز کرنے والی حقیقت چھ
دو سڈول وی کے سائز کے لیورز پیلے رنگ کے ورک پیس کو طولانی طور پر بیچ میں رکھتے ہیں۔
7. خود کو مرکز بنانے والی حقیقت 7
متوازی علامت میکانزم کے سبز لنکس پیلے رنگ کے ورک پیس کو طولانی طور پر مرکز کرتے ہیں۔
8. خود کو مرکز کرنے والی حقیقت آٹھ
V کی شکل والے بلاکس (ایک فکسڈ، دوسرا حرکت پذیر) پیلے رنگ کے ورک پیس کو طولانی طور پر بیچ میں رکھتے ہیں۔
9.Sefl-سینٹرنگ فکسچر نو
پیلے رنگ سے چلنے والی ورک پیس دونوں گلابی رولر جوڑوں کے ساتھ رابطے میں ہونے پر طولانی طور پر مرکز میں ہوتی ہے۔ یہ جگ بانس کو کاٹنے والی مشین کے لیے استعمال ہوتا ہے۔ سرخ چاقو ساکن ہوتا ہے۔
10. خود کو مرکز کرنے والی حقیقت دس
براؤن ورک پیس کو کلیمپ کرنے کے لیے نارنجی اور پیلے رنگ کے گیئر کو موڑ دیں۔ دو گرے پیڈ ورک پیس کو اس کی طولانی سمت کے ساتھ بیچ میں رکھیں۔
مرکز کی حالت:
R 1 /R 3=R 2 /R 4 (نیلے اور سبز گیئرز کی کونیی رفتار برابر ہے)
گیئر پچ رداس تعلق:
R 4 =R 1 جمع R 2 جمع R 3
R1,R2,R3 اور R4 بالترتیب نارنجی، پیلے، نیلے اور سبز گیئرز کے پچ ریڈی ہیں۔

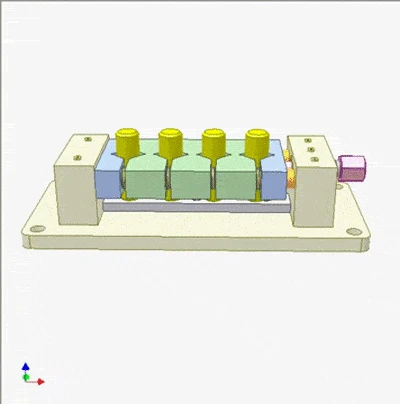

11.Sefl-centering fixtue 11
ملٹی پیس کلیمپنگ۔ وی بلاکس پیلے ورک پیس کو طولانی طور پر بیچ دیتے ہیں، وی بلاکس کے درمیان کمپریشن اسپرنگس کے ساتھ۔
12. خود کو مرکز کرنے والی حقیقت بارہ
ورک پیس (نارنجی) کو ہائیڈرولک سلنڈر کے ساتھ پسٹن پر سبز پچر، دو پنوں اور دو پیلے رنگ کے لیورز کے ساتھ کلیمپ کیا جاتا ہے۔ گلابی V-بلاک ورک پیس کو اس کی لمبائی کے ساتھ مرکز کرتا ہے۔
13. خود کو مرکز کرنے والی حقیقت تیرہ
تیرتا ہوا سلنڈر دو گلابی جبڑوں کو ہم آہنگی سے حرکت دیتا ہے۔ اورنج لنکیج کا سلائیڈر کرینک میکانزم ہلکا بوجھ لیتا ہے اور دونوں جبڑوں کی مساوی نقل مکانی کو یقینی بناتا ہے۔
14. خود کو مرکز کرنے والی حقیقت چودہ
یہ فکسچر کراس، ٹی، کہنی ورک پیس (پیلا) کلیمپ کرنے کے لیے استعمال کیا جاتا ہے۔ کئی سطحوں کو ایک ہی کلیمپنگ میں مکمل کیا جا سکتا ہے۔ سبز سلائیڈر کو حرکت دینے کے لیے نارنجی بائیں اور دائیں پیچ کو گھمائیں، جس میں نیلے جبڑے ہوتے ہیں جو سلائیڈر پر گھومتے ہیں۔
15. سیلف سینٹرنگ انکوائلر پندرہ
پیلے رنگ کی بار کو شعاعی طور پر منتقل کرنے کے لیے نارنجی اسکرو کو موڑ دیں تاکہ کنڈلی مرکز میں ہو (شیشے میں)۔ اس کے بعد کوائل کو کھولنے کے لیے موڑ دیا جاتا ہے، اور گلابی شافٹ کے آخر میں بریک ڈرم کو کھولنے کے لیے تناؤ پیدا کرنے کے لیے استعمال کیا جاتا ہے۔ بیضوی میکانزم (پیلا بار اور نیلا حب، سبز لنک) نیلے حب کی لکیری حرکت کو پیلے رنگ کی بار کی لکیری حرکت میں تبدیل کرنے کے لیے لاگو کیا جاتا ہے۔ پیلے رنگ کی سلاخوں کو سہارا دینے کے لیے ایک متوازی علامت طریقہ کار استعمال کیا جاتا ہے۔ چھوٹی چوڑائی.
